Cómo preparar tu expediente

Esta herramienta prepara los cuatro documentos técnicos que pide la sede electrónica del Ministerio para legalizar una estación fija de radioaficionado (Real Decreto 2623/1986). Tardas unos quince minutos si tienes a mano la referencia catastral, los datos de tus antenas y la póliza del seguro.

1. Antes de empezar
2. 3.2 Situación
3. 3.3 Planta
4. 3.4 Alzado y tierra
5. 3.1 Memoria
6. Entregar
7. Cómo se calcula
8. Preguntas frecuentes

Antes de empezar

• Referencia catastral del inmueble: está en el recibo del IBI o en la Sede Electrónica del Catastro. También puedes pinchar el edificio en el mapa.
• Medidas reales: altura del soporte (shunt, torreón, torre…), longitud del mástil, hasta dónde llega la última abrazadera y la ficha de cada antena.
• Toma de tierra: dónde está el borne de tierra del edificio (en los bloques, en el cuarto de contadores) y por dónde baja el cable.
• Seguro de responsabilidad civil: compañía, número de póliza y vigencia.

Arriba a la derecha puedes guardar el expediente en un fichero .json y abrirlo después. Útil para instaladores y radioclubs que preparan muchos.

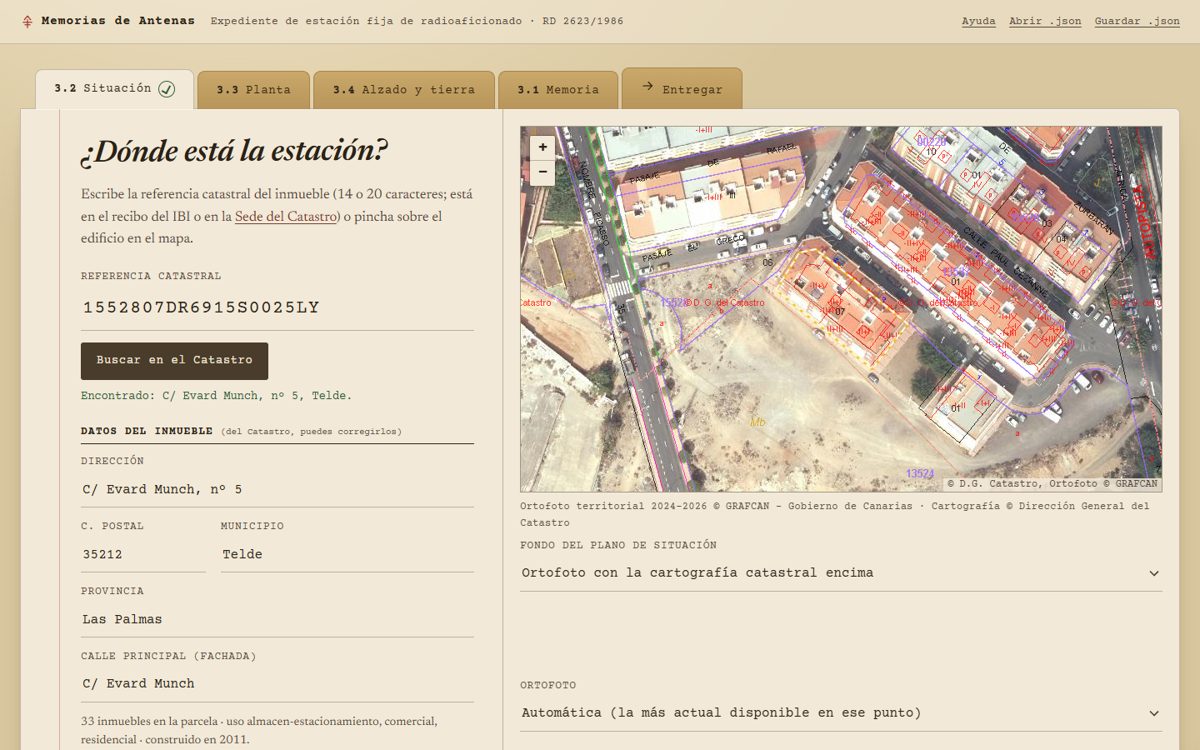

3.2 Situación

Escribe la referencia catastral y pulsa «Buscar en el Catastro». La herramienta trae la dirección, el municipio y el contorno del edificio y de la parcela. Puedes corregir cualquier dato. El plano de situación sale por defecto sobre ortofoto con la cartografía del Catastro encima; debajo del mapa puedes elegir solo cartografía catastral o solo ortofoto. La ortofoto se elige sola: la más actual que haya en ese punto (en Canarias, la territorial de GRAFCAN 2024-2026, la misma que el visor de IDECanarias; en el resto de España, la del IGN). En «Ortofoto» puedes elegir otra, por ejemplo la urbana de GRAFCAN (2016-2020), más nítida pero más antigua.

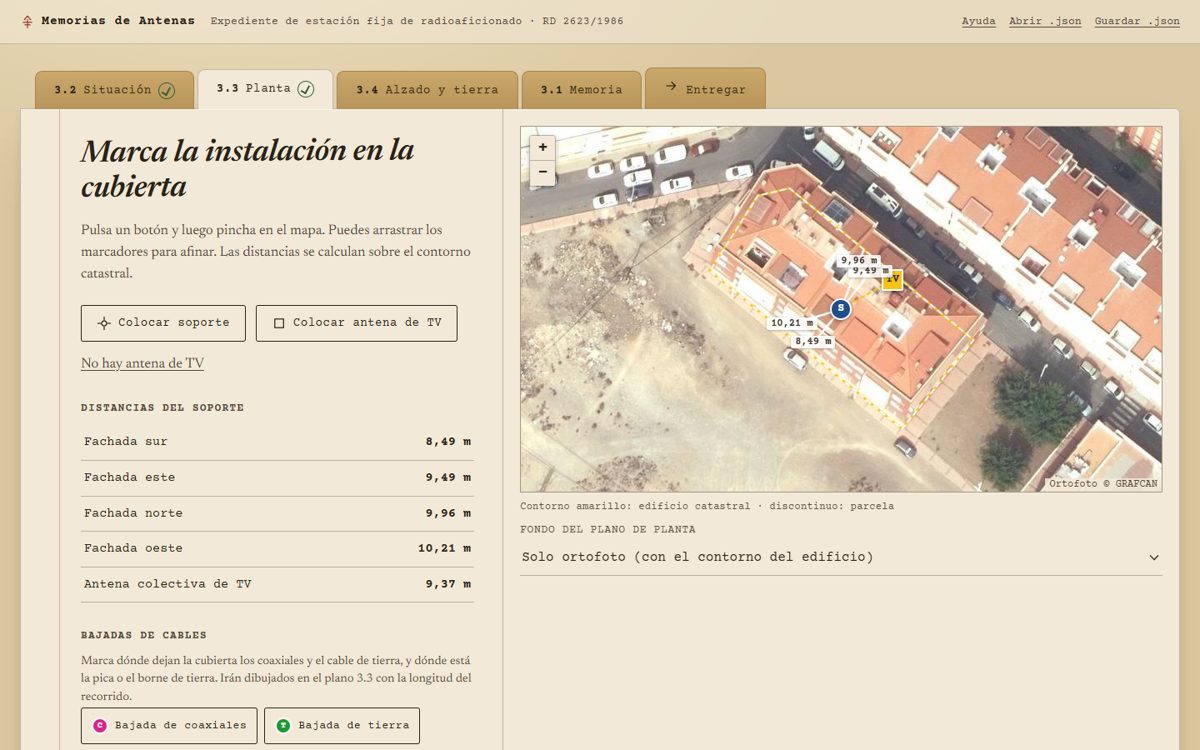

3.3 Planta

Pulsa «Colocar soporte» y pincha donde va el mástil o la torre; haz lo mismo con la antena colectiva de TV. Los marcadores se pueden arrastrar. Las distancias a cada fachada (o a cada lindero, si es una parcela) se calculan solas, y si tienes una directiva verás el círculo que barre al girar. Debajo del mapa eliges el fondo del plano de planta: solo ortofoto (por defecto), ortofoto con la cartografía catastral encima o solo cartografía catastral; el mapa enseña lo mismo que llevará el plano. Si el cálculo pone vientos, aparecen sus tres anclajes: el programa los coloca dentro de la cubierta donde mejor trabajan, y puedes arrastrarlos para llevarlos a otro sitio; el cálculo se rehace al soltarlos.

Bajadas de cables. Marca dónde dejan la cubierta los coaxiales y el cable de tierra, y dónde está la pica o el borne de tierra (por ejemplo, el cuarto de contadores). El plano 3.3 dibuja los recorridos (coaxiales en magenta, tierra en verde y amarillo) y la memoria indica sus metros por la cubierta. Es opcional.

Lo que ya hay en la cubierta. Elige el tipo (aire acondicionado, placas solares, depósito, casetón, chimenea, claraboya…), pulsa «Colocar en el mapa» y pincha donde está. Después ajusta su ancho, largo, giro y alto en la lista, y arrástralo si hace falta. Los anclajes de los vientos se colocan fuera de esos elementos, la memoria los relaciona con su distancia al soporte y se avisa si la directiva los alcanza al girar o si el soporte ha quedado encima de uno.

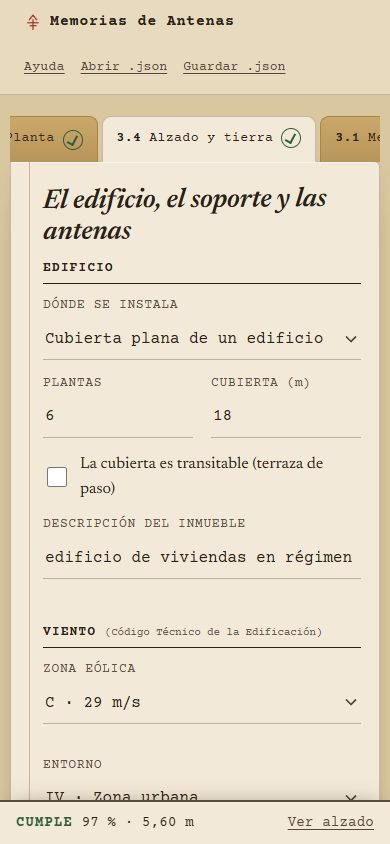

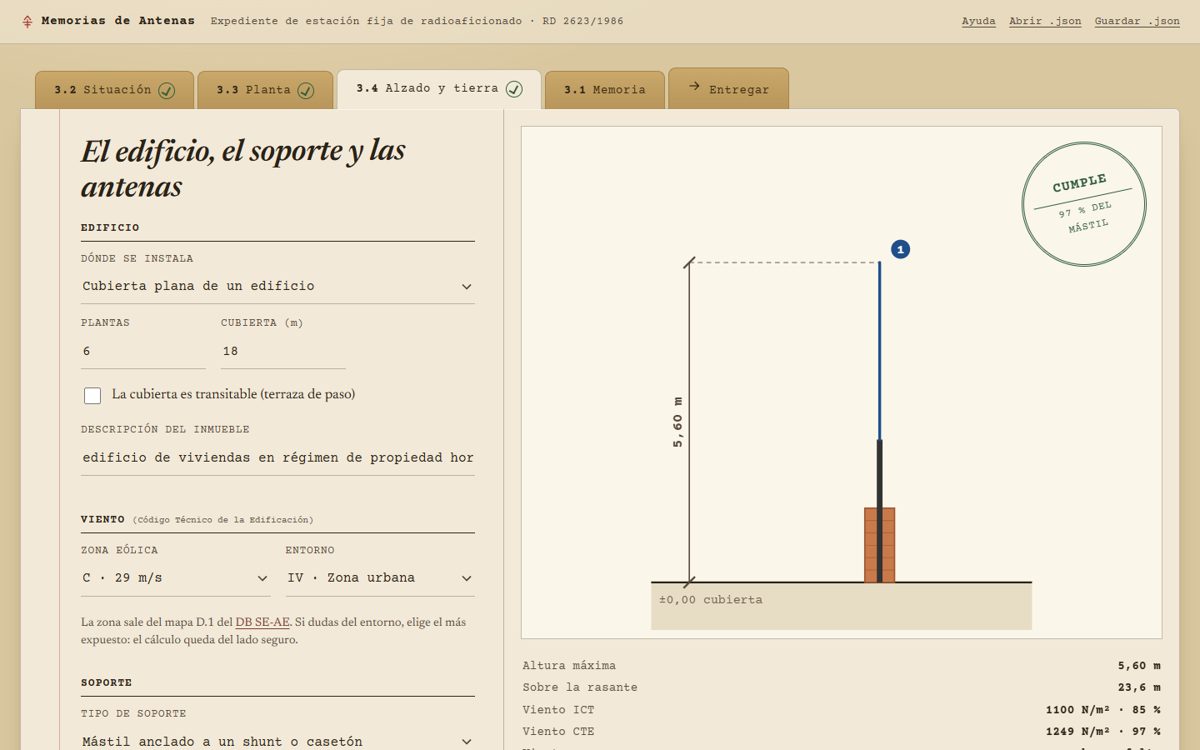

3.4 Alzado y tierra

Describe el edificio, la zona de viento y el entorno, el soporte, las antenas y la toma de tierra. A la derecha se dibuja el alzado y el sello te dice en cada momento si el mástil aguanta el viento. Los vientos no se eligen: si el mástil no aguanta solo, el cálculo añade un nivel de vientos, decide a qué altura van, dónde se anclan y qué cable llevan, y lo dibuja en el alzado. Si prefieres otra colocación, cambia la altura del collarín, la distancia o la orientación de los anclajes en el bloque «Vientos», o arrástralos en la pestaña 3.3; «Volver a la colocación automática» deshace tus cambios. Para una torreta o torre indica cuántos tramos lleva, su largo y la puntera: la altura sale sola. Elige cómo se fija: con riostras (el programa pone un juego en la cabeza de los tramos y otro cada dos tramos hacia abajo, como piden los manuales de Televés, y calcula el cable), adosada a la pared con soportes (indica cuántos y a qué altura) o autosoportada con el certificado del fabricante. El rotor es opcional. En cada antena eliges el montaje: en la punta del mástil, en el mástil o en un brazo lateral a la altura que digas, por ejemplo varias verticales de VHF/UHF en la torreta y la directiva arriba. Las de brazo lateral en la torre no cargan el mástil ni el rotor. Si ni con vientos cumple, verás una propuesta (por ejemplo, un mástil más grueso o menos voladizo). La herramienta no te bloquea: genera igualmente la documentación, pero conviene corregirlo.

El catálogo de antenas es orientativo: confirma longitud, área de viento, peso y ganancia con la ficha de tu fabricante, que además tienes que adjuntar a la memoria.

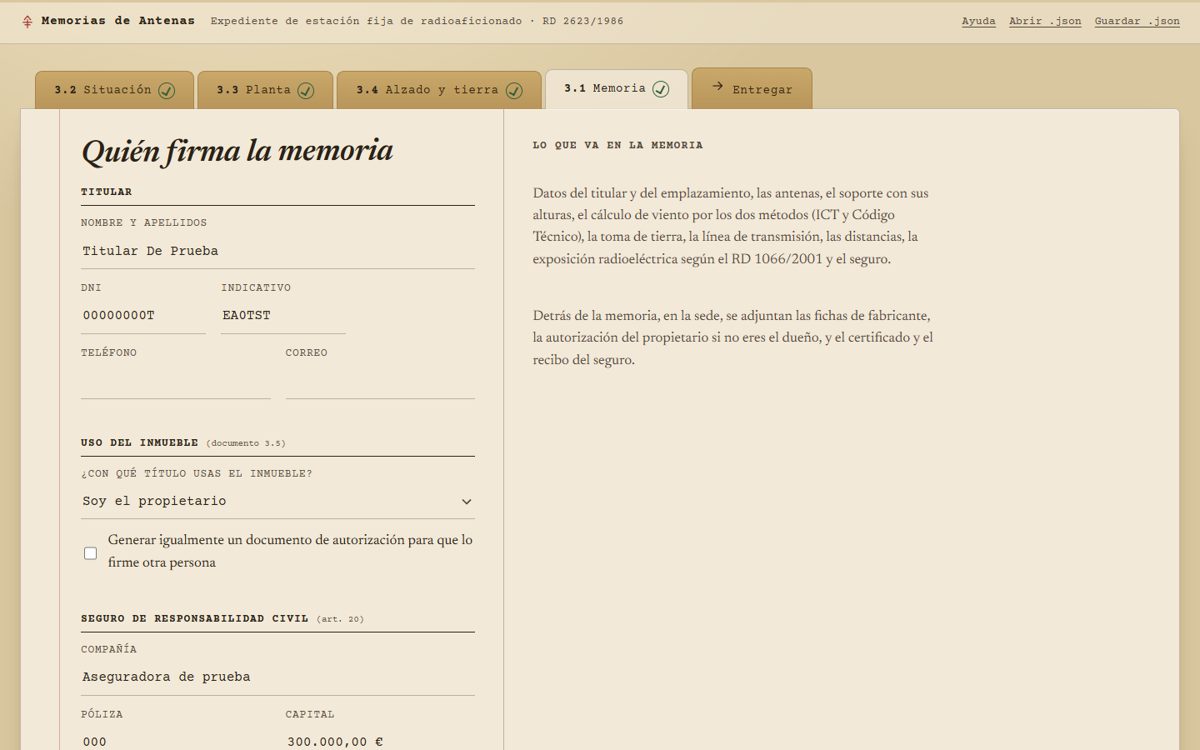

3.1 Memoria

Rellena los datos del titular, del seguro y la longitud del coaxial. La memoria se redacta con todo lo anterior: antenas, soporte con sus alturas, cálculo de viento, toma de tierra, línea de transmisión, distancias, exposición radioeléctrica y seguro.

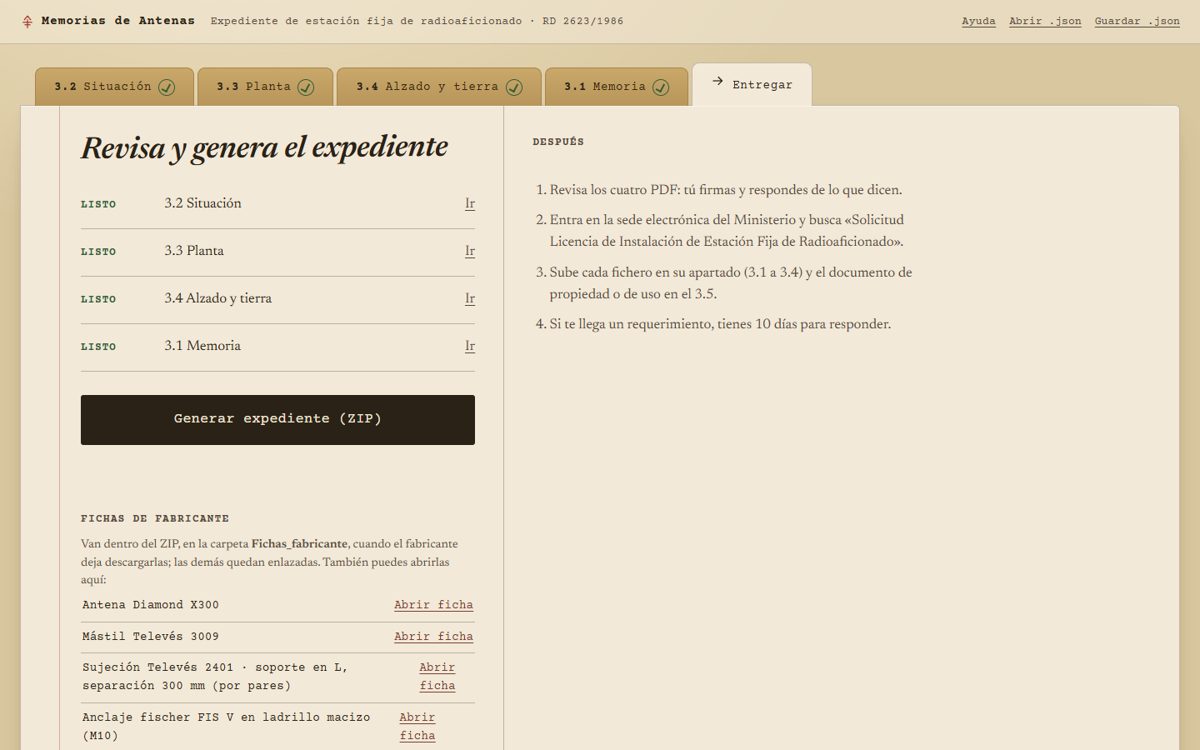

Entregar

La última pestaña repasa qué falta. Cuando todo está listo, «Generar expediente (ZIP)» descarga los cuatro PDF. Revísalos: tú firmas la declaración responsable y respondes de lo que dicen. Después súbelos en la sede electrónica, cada uno en su apartado, junto con el documento de propiedad o de uso.

Cómo se calcula

Viento

Se calcula con dos criterios y se toma el más desfavorable: el de la ICT (RD 346/2011: 130 km/h por debajo de 20 m y 150 km/h por encima) y el del Código Técnico de la Edificación (DB SE-AE), que tiene en cuenta la zona y el entorno. En la costa canaria el segundo puede dar un 50 % más.

Mástil

Momento de las antenas y del tubo en la última sujeción, mayorado 1,5, frente a la resistencia del tubo de acero S235. Las áreas de las antenas son las del fabricante.

Rotor y torre

Los límites del rotor (Yaesu los da a 30 m/s) y el área admisible del certificado de la torre se reescalan a la presión de cálculo.

Exposición

Distancia a partir de la cual no se superan los niveles de referencia del RD 1066/2001 para el público, según potencia, ganancia y modo (una baliza emite de forma continua).

Cambiar la memoria en Word

El ZIP incluye la memoria también como 3_1_Memoria_tecnica_editable.docx. Ábrela con Word o LibreOffice, corrige lo que necesites y guárdala como PDF para presentarla. Si cambias medidas o antenas, cámbialas mejor en la web y vuelve a generar: así los planos y los cálculos siguen cuadrando con el texto.

Preguntas frecuentes

¿Necesito un ingeniero o un boletín de instalador?

Lo decide la Jefatura Provincial. Algunas piden boletín de un instalador autorizado cuando las antenas superan cierta altura; la herramienta no lo exige ni lo descarta.

¿Dónde va la toma de tierra?

En los edificios, al borne principal de tierra del edificio, que suele estar en el cuarto de contadores; en una casa, al borne de tierra de la vivienda junto a la caja general de protección. En «Recorrido de la bajante» indica si baja por dentro (canalización vertical o patinillo) o por la fachada, por fuera del edificio. Si el edificio no tiene toma de tierra, elige «Pica propia en el terreno»: la bajante recorre las plantas hasta la calle o el terreno, a una arqueta con la pica, y la posición de la pica se marca en el plano de planta. Se propone cobre de 25 mm², la sección que pide la ICT para los mástiles.

¿Se guardan mis datos?

No. Se envían al servidor solo para generar el ZIP y se descartan. El borrador se queda en tu navegador y puedes borrarlo desde la pestaña Entregar.

¿De dónde salen los mapas?

De los servicios públicos de la Dirección General del Catastro (cartografía y contornos) del Instituto Geográfico Nacional (ortofoto PNOA) y, en Canarias, de GRAFCAN (ortofotos urbana y territorial).

He encontrado un error o me falta un tipo de soporte

Escribe a ea8dlf@outlook.es. Ya puedes usar mástiles con garras a la pared del edificio (indicando cuántas garras lleva) y mástiles sobre placa base. También torretas por tramos con riostras, adosadas a la pared o autosoportadas. Los trípodes con lastre y las antenas de hilo entre dos soportes están en preparación.
